废气处理设备厂家耀先环境在线分享——喷淋塔的内部结构!

作者: 编辑: 来源: 发布日期: 2020.12.15
信息摘要:
喷淋塔的内部组织结构小知识,除尘设备厂家耀先环境告诉你!喷淋塔为圆筒型结构形式,喷淋吸收系统主要由填料、喷淋装置、除雾装置、循环泵、吸收塔组…

    喷淋塔的内部组织结构小知识,除尘设备厂家耀先环境告诉你!喷淋塔为圆筒型结构形式,喷淋吸收系统主要由填料、喷淋装置、除雾装置、循环泵、吸收塔组成。

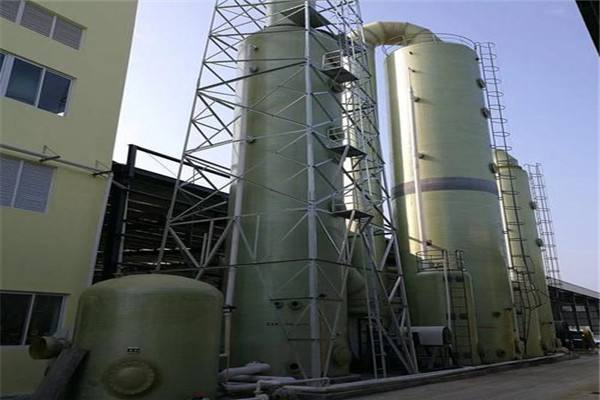

喷淋塔

喷淋塔

    填料: 填料主要作为布风装置,布置于吸收塔喷淋区下部的托盘内,废气通过托盘后,被均匀分布到整个吸收塔截面。这种填料对于提高接触面积是必要的,除了使主喷淋区废气分布均匀外,填料还使得废气与托盘上的液膜得到充分接触。托盘结构为带分隔围堰的多孔板,托盘被分割成便于从吸收塔人孔进出的板片,水平搁置在托盘支撑的结构上。

    喷淋装置: 喷淋塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层,喷淋层上安装空心锥喷嘴,其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴,喷入废气中。喷淋系统能使水液在吸收塔内均匀分布,流经每个喷淋层的流量相等。

    除雾装置: 用于分离废气携带的液滴。喷淋塔除雾器布置于吸收塔顶部一个喷淋组件的上部。废气通过液喷淋层后,再连续流经除雾器时,液滴由于惯性作用,留在挡板上。

    循环水泵: 循环泵安装在喷淋塔旁,用于喷淋塔内的水循环。采用单流和单级卧式离心泵,包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能源,即流体通过叶轮后,压能和动能都能得到提高,从而能够被输送到高处或远处。同时在泵的入口形成负压,使流体能够被不断吸入。

    喷淋塔主体: 塔体采用PP材料制作,喷淋塔体采用热焊接工艺生产制作,强度高,质量可信,性能良好。

    废气处理设备厂家耀先环境13年专注粉尘废气达标排放放心工程,对于除尘设备的设计生产安装,我们可根据您的实际工况、场地尺寸要求来设计除尘设备的型号,多年除尘净化设备研发生产经验,质量更可靠!
